ECHONET Lite 評価環境
概要
- Linux環境にコントローラを構築（ECHONET Lite規格認証取得済※）
- 擬似デバイスを制御可能
- Linux用リファレンスミドルウェアをソースコード提供
※認証登録番号 GZ-000139
※：HAN側モジュールは企画中の為LPR9202画像を使用しています。

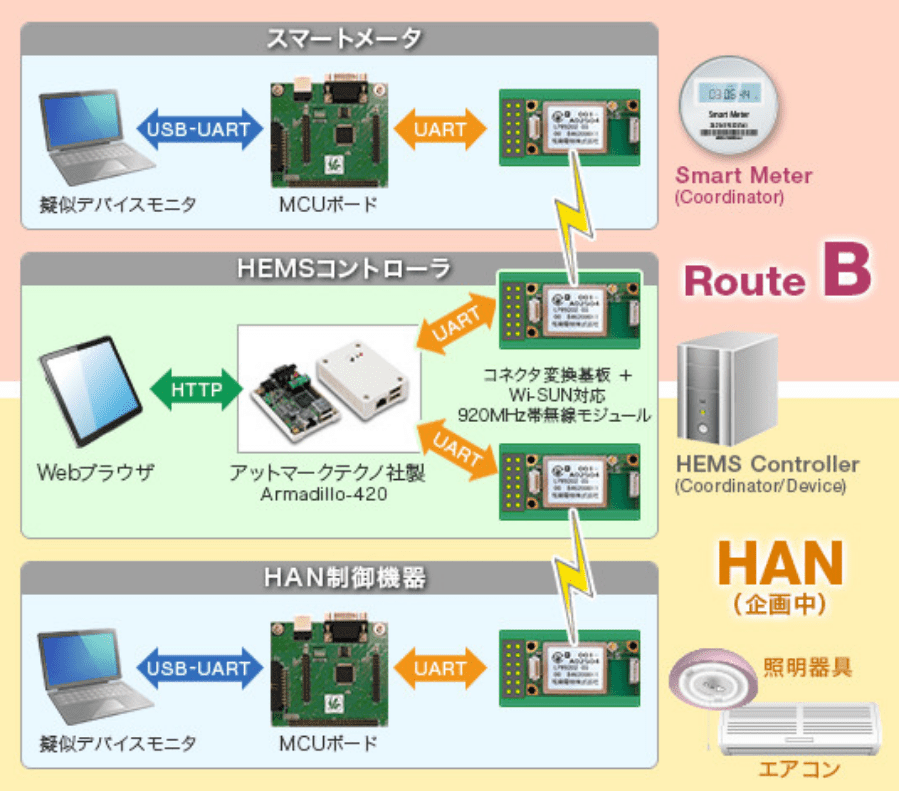

コントローラ
Webブラウザから各種機器をコントロール
Linuxサーバーを経由し、920MHz無線モジュールでECHONET Liteフレームを送信して擬似デバイスを制御
擬似デバイス
920MHz無線モジュールを経由してECHONET Lite搭載MCUボードでデータを送受信
送受信したデータをPCに表示
LPR9202 ECHONET Lite評価環境提供品リスト
| 動作デバイス | 種別 | 役割 | 提供品 |
|---|---|---|---|
| アットマークテクノArmadillo-420 | HW | LPR9202 I/F | 接続基盤※1 |
| SW | ECHONET Lite コントローラ |
|
|
| 北斗電子 HSB78G13-64B (R5F100LLAFB) |
HW | LPR9202 I/F | 接続基盤※1 |
| SW | 電力メータ (擬似デバイス) |
SWプロジェクト一式(ソースコード) | |
| Windows PC | SW | 擬似デバイスモニタ | 実行ファイル(要 .NetFramework 4.0) |
※1 モジュールを固定するネジは、お客様でご用意ください。M2×3(モジュール数×2pcs、樹脂ネジ推奨)
※2 ビルドにはARM用GCC4.3.2-1.1、libc6を使用しています。
Armadillo用開発環境の詳細についてはアットマークテクノ社のWebサイトを参照ください。
※3 Armadillo上では「lighttpd(1.4.13)」を使用しています。
