小型Wi-SUN対応(Bルート)モジュール
小型Wi-SUN対応(Bルート)モジュール特徴
LPR9208は、従来のWi-SUN対応Bルートモジュールより15%小型化したモジュールです。

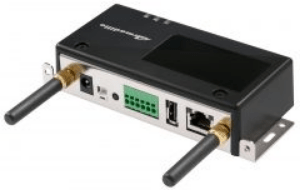

株式会社アットマークテクノ Armadillo-IoT G3Lへ搭載可能で、HWを一切開発することなく、Bルート対応HEMSコントローラを容易に構築できます。
※Wi-SUNはWi-SUN Allianceの登録商標です。
- Wi-SUN profile for ECHONET Route B 認証取得
- TTC ※1標準JJ-300.10 方式Aに対応
- アクセス認証プロトコルPANA搭載
- シリアルI/Fにより簡単制御
- 内蔵アンテナ版／外部アンテナ版をラインアップ
- 15%小型化(LPR9202比)
- 株式会社アットマークテクノArmadillo-IoT G3Lへ搭載可能
※1 ：一般社団法人情報通信技術委員会
小型Wi-SUN対応(Bルート)モジュールの概略仕様
| 項目 | 仕様 | |
|---|---|---|
| 型番 | LPR9208 | |
| 無線仕樣※2 | 準拠規格 | ARIB STD-T108、IEEE802.15.4 g/e |
| 使用周波数範国 | 922.3 ~ 928.1MHz(单位チャネル2) | |
| チャネル数 | 14CH(単位チャネル2) | |
| 変調方式 | 2GFSK | |
| 通信速度 | 100kbps(单位チャネル2) | |
| 受信感度 | Typ. -100dBm@PER<10%(单位チャネル2) | |
| 電源電圧 | 3.0V ~ 3.6V(3.3V Typ.) | |
| 消費電流※1 | 送信時 | 34mA Typ. (20mW出力時) 30mA Typ. (10mW出力時) 25mA Typ. (1mW出力時) |
| 受信待受時 | 20mATyp. | |
| 外部I/F | UART:1系統 Reset入力:1 電源/GND |
|
| 動作温度 | -30°C ~ 80°C | |
| 重量 | 3.0g Typ. | |
| 外形寸法 | 20.0mm x 34.0mm x 4.4mm Typ. | |
※2：動作条件により変わります。
小型Wi-SUN対応(Bルート)モジュールの使用方法
小型Wi-SUN対応（Bルート）モジュールは、トランスポート層以下を実装しています。
お客様は無線通信を特に意識することなく、ECHONET Liteを外部MCUに搭載することでECHONET Lite対応のネットワークが構築できます。
使用可能外部アンテナリスト
| No. | 空中線形式及び構成 | 空中線品名 | メーカ | 備考 |
|---|---|---|---|---|
| 1 | 3/8λ 単一型 | SMA501 | COMET | |
| 2 | λ/2 単一型 | TB-900/1900W-SMA | Hankook | |
| 3 | 5/8λ 単一型 | MENWX-141XSAXX-9501800 | MAP electronics | |
| 4 | λ/2 単一型 | MEGHX-467RSXXX-950 | MAP electronics | |
| 5 | λ/2 単一型 | MEGHX-463XSAXX-950 | MAP electronics | |
| 6 | λ/2 単一型 | ME-328XSAXX-920 | MAP electronics | |
| 7 | λ/2 単一型 | MEGWX-2102SAXX-920 | MAP electronics | |
| 8 | λ/2 単一型 | MEGWX-1551SAXX-920 | MAP electronics | |
| 9 | λ/2 スパイラル | FMSP920A | 日精株式会社 | |
| 10 | λ/2 単一型 | 1019-008A | STAF | |
| 11 | λ/2 単一型 | 1019-010A | STAF | |
| 12 | λ/4 単一型 | T16-068-1201 | STAF | |
| 13 | λ/4 単一型 | T16-068-1037 | STAF | |
| 14 | λ/2 単一型 | 13-023 | STAF | |
| 15 | λ/2 単一型 | T16-062-1022 | STAF | |
| 16 | λ/2 単一型 | T16-068-1025 | STAF |
上記リストに未記載のアンテナのご使用を希望される場合、下記リンクよりお問い合わせ下さい。
