Puya MCU

Puya MCU

PuyaのMCUはグローバルスタンダードであるArm Cortex-M CPUコアを採用し、ディスクリートロジックの置き換えにも使える小ピン・低消費電力のPY32Lシリーズから、IoT・エッジAIをカバーするPY32Eシリーズまで、幅広いラインナップを持つ製品ファミリです。いずれの製品シリーズでも他社を凌駕する高いコストパフォーマンスを提供できることが大きな特長となっています。

製品ポートフォリオ

Performance     PY32F53x (開発中)
Arm® Cortex®-M52
Flash/RAM : TBD		 PY32E53x (開発中)
Arm® Cortex®-M52
Flash/RAM : TBD
      PY32E407
Cortex-M4F / 170MHz
Flash 512KB / RAM 144KB
32pin - 100pin
    PY32F420 (開発中)
Cortex-M4F
Flash/RAM : TBD
    PY32F403
Cortex-M4F/144MHz
Flash 128-384KB/RAM 32-64KB 32pin – 100pin

  PY32T092
Cortex-M0+ / 72MHz
Flash 256KB, RAM 32KB
64pin 		PY32F072
Cortex-M0+ / 72MHz
Flash 128KB / RAM 16KB
32pin – 64pin
PY32L090
Cortex-M0+ / 72MHz
Flash 128-256KB, RAM 16-32KB
25pin - 64pin		 PY32T090
Cortex-M0+ / 72MHz
Flash 128-256KB, RAM 16-32KB
28pin - 64pin		 PY32F071
Cortex-M0+ / 72MHz
Flash 64-128KB / RAM 8-16KB
24pin – 64pin
    PY32F040
Cortex-M0+ / 72MHz
Flash 32-128KB / RAM 4-16KB
32pin – 64pin
    PY32F032
Cortex-M0+ / 72MHz
Flash 64KB / RAM 8KB
20pin – 32pin
    PY32F031
Cortex-M0+ / 72MHz
Flash 64KB / RAM 8KB
8pin – 48pin
PY32L020
Cortex-M0+ / 48MHz
Flash 24KB, RAM 3KB
8pin - 20pin		 PY32T020
Cortex-M0+ / 24-48MHz
Flash 20-32KB, RAM 2-4KB
8pin - 28pin
Ultra Low Power Touch Mainstream High Performance

評価ボード

対象製品 Datasheet（英語版） 評価ボード型名 クイックスタートガイド（日本語）
PY32F407 PY32E407_Datasheet_V0.13.pdf PY32E407V1xT_START_V2.2 PY32_GCC_SDE_QuickStartGuide-jp-r1.pdf
PY32E407_START_ETH_V2.1
PY32F403-C PY32F403-C_Datasheet_V0.5.pdf PY32F403V1xT_START_V2.1
PY32F072-E PY32F072-E_Datasheet_V1.2.pdf PY32F072R1xT_START_V2.0
PY32T090 PY32T090_Datasheet_V1.3.pdf PY32T090R2xT_START_V2.0
PY32L090 PY32L090_Datasheet_V1.4.pdf PY32L090R2xT_START_V2.0
PY32L020 PY32L020_Datasheet_V2.0.pdf PY32L020F1xP_START_V2.0

※その他のPY32 MCUの評価ボードも購入可能ですのでお問い合わせください（問い合わせ先：デバイスソリューション事業本部 営業推進部）


PY32L020F1xP_START_V2.0

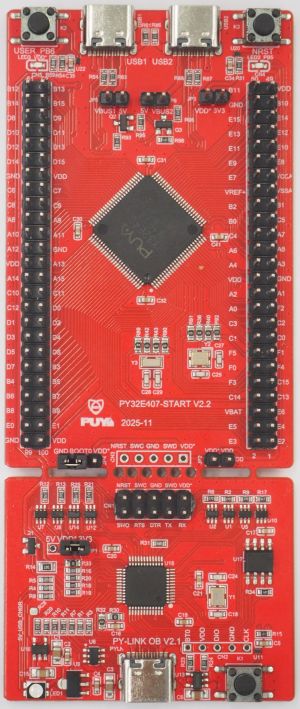

ハイエンド製品 PY32E407用評価ボード PY32E407V1xT_START_V2.2


Arm® Cortex®-M4Fを搭載したハイエンド製品 PY32E407の評価ボードです。

このボードはPY-LINKエミュレータを搭載しており、電源もPY-LINKのUSBインターフェース経由で給電されますのでPCにつなぐだけでPY32E407の評価ができます。

ボード上には拡張ピン， PC接続用USB端子，リセットボタン，ユーザーボタン，LEDなどの他、機能評価用のUSB Type-Cコネクタを２つ搭載しており、PY32E407のUSB機能を評価することができます。

ボードサイズ：50mm x 120mm

ドキュメントおよびハードウェア情報 (ZIPファイル)：PY32E407V1xT_START_V2.2.zip

PY32L020F1xP_START_V2.0

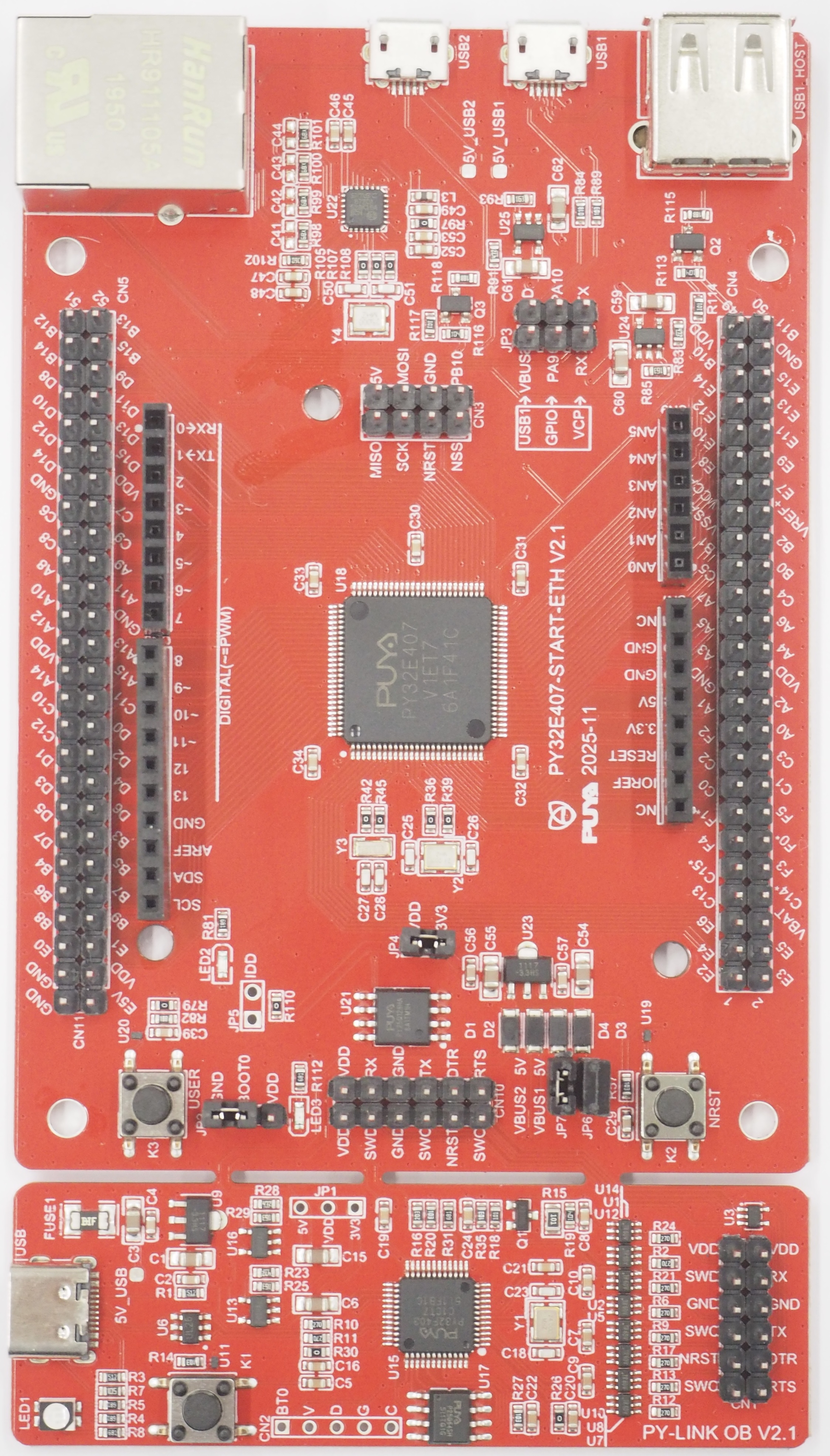

PY32E407 Ether用評価ボード PY32E407_START_ETH_V2.1


PY32E407の評価ボードPY32E407V1xT_START_V2.2にEthernet接続のためのRJ45およびPWMなどのピンヘッダを追加したボードです。
PY32E407V1xT_START_V2.2と同様にボードの下端にPY-LINKエミュレータを搭載しており、電源もPY-LINKのUSBインターフェース経由で給電されますのでPCにつなぐだけでPY32E407の評価ができます。
ボードサイズ：75mm x 133mm
ドキュメントおよびハードウェア情報 (ZIPファイル)：PY32E407V1xT_START_ETH_V2.1.zip

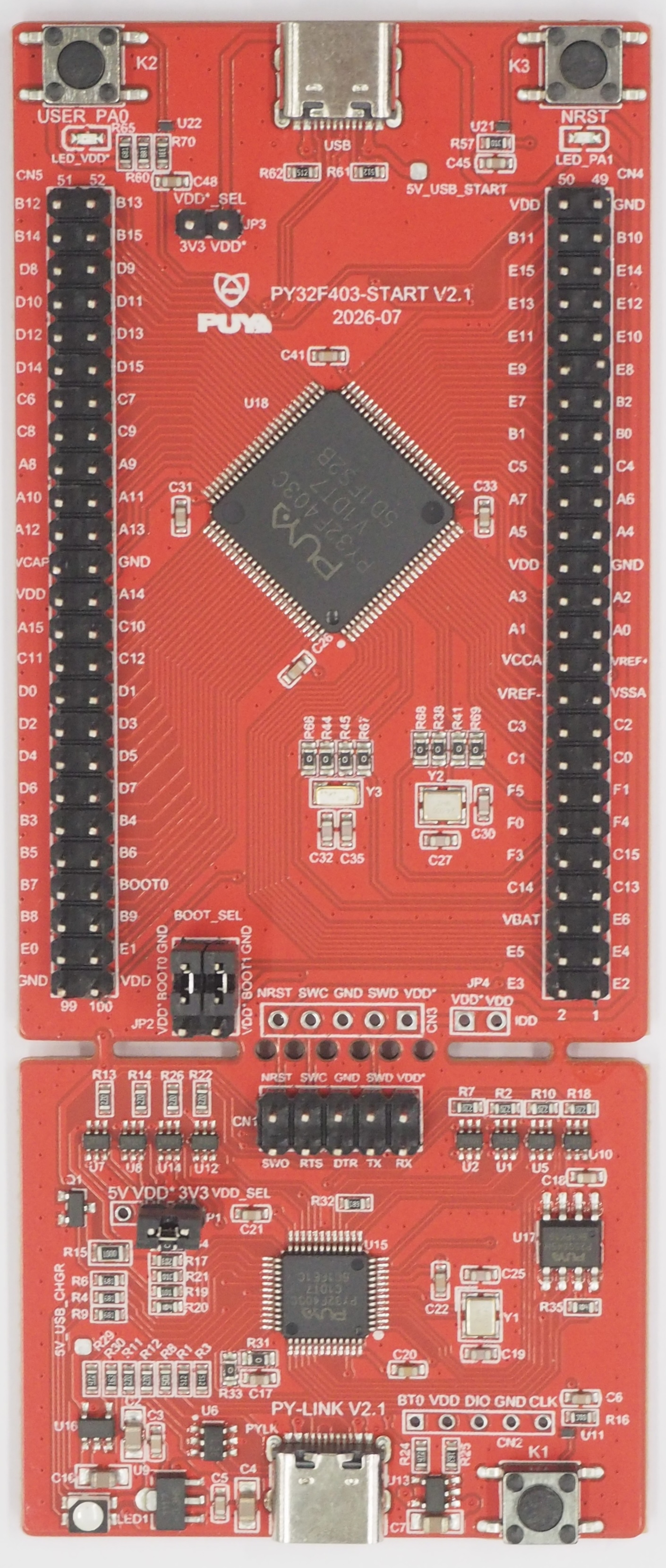

PY32F403-C用評価ボード PY32F403V1xT_START_V2.1


最大動作周波数144MHzのARM® Cortex®-M4Fを搭載したPY32Fシリーズの最上位モデルPY32F403-Cの評価ボードです。
PY-LINKエミュレータを搭載しており、PCにつなぐだけでPY32F403-Cの評価ができます。
ボード上には拡張ピン、PC接続用USB端子、リセットボタン、ユーザーボタン、LEDなどの他、機能評価用のUSB Type-Cコネクタが搭載されており、PY32F403-CのUSB機能を評価することができます。
ボードサイズ：50mm x 120mm
ドキュメントおよびハードウェア情報 (ZIPファイル)：PY32F403V1xT_START_V2.1.zip

PY32F072-START-V2.0

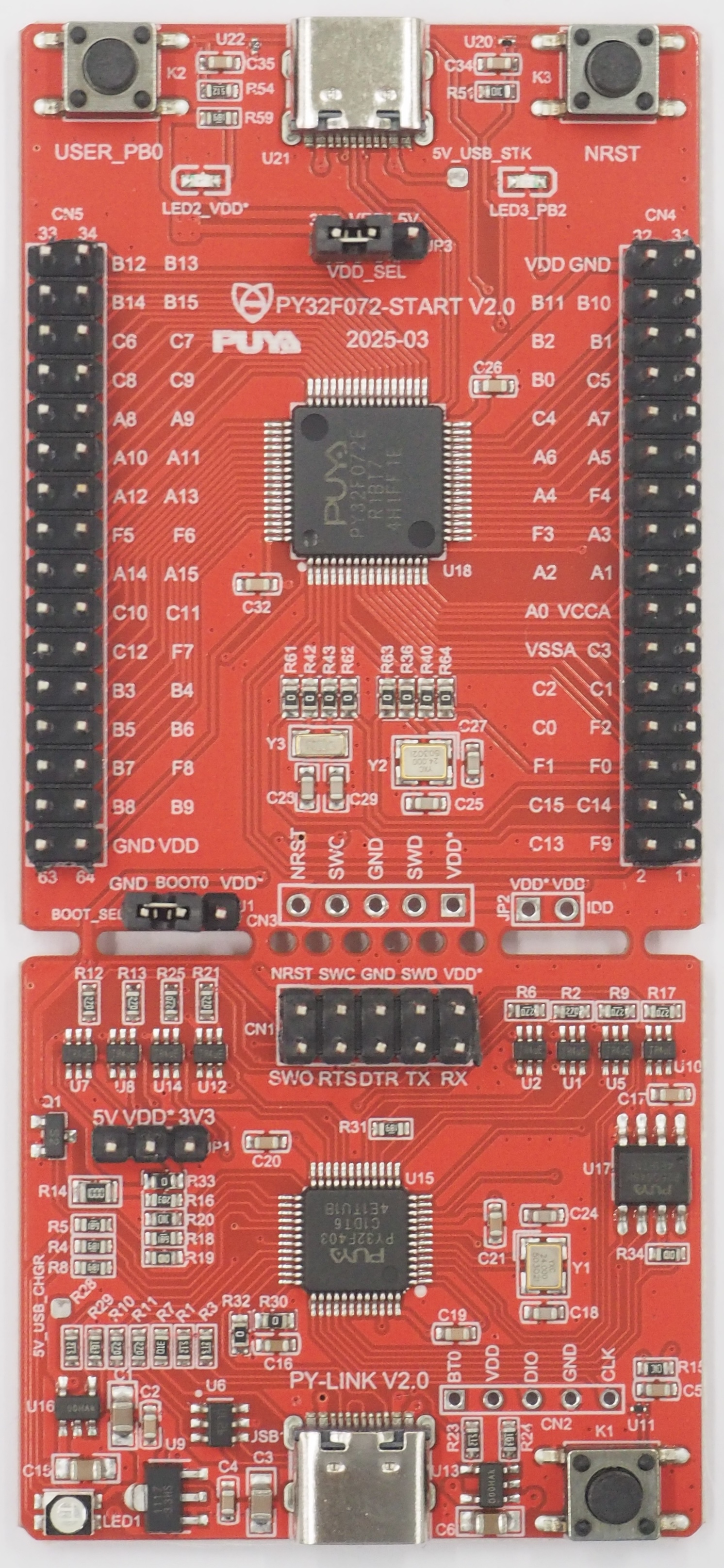

PY32F072-E用評価ボード PY32F072R1xT_START_V2.0


72MHz動作のCortex-M0+を搭載したミッドレンジ製品 PY32F072-Eの評価ボードです。
PY-LINKエミュレータを搭載しており、PCにつなぐだけでPY32F072-Eの評価ができます。
ボード上には拡張ピンをはじめ、 PC接続用USB端子、リセットボタン、ユーザーボタン、LEDなどが搭載されています。
ボードサイズ：45mm x 100mm
ドキュメントおよびハードウェア情報 (ZIPファイル)：PY32F072R1xT_START_V2.0.zip

PY32L020F1xP_START_V2.0

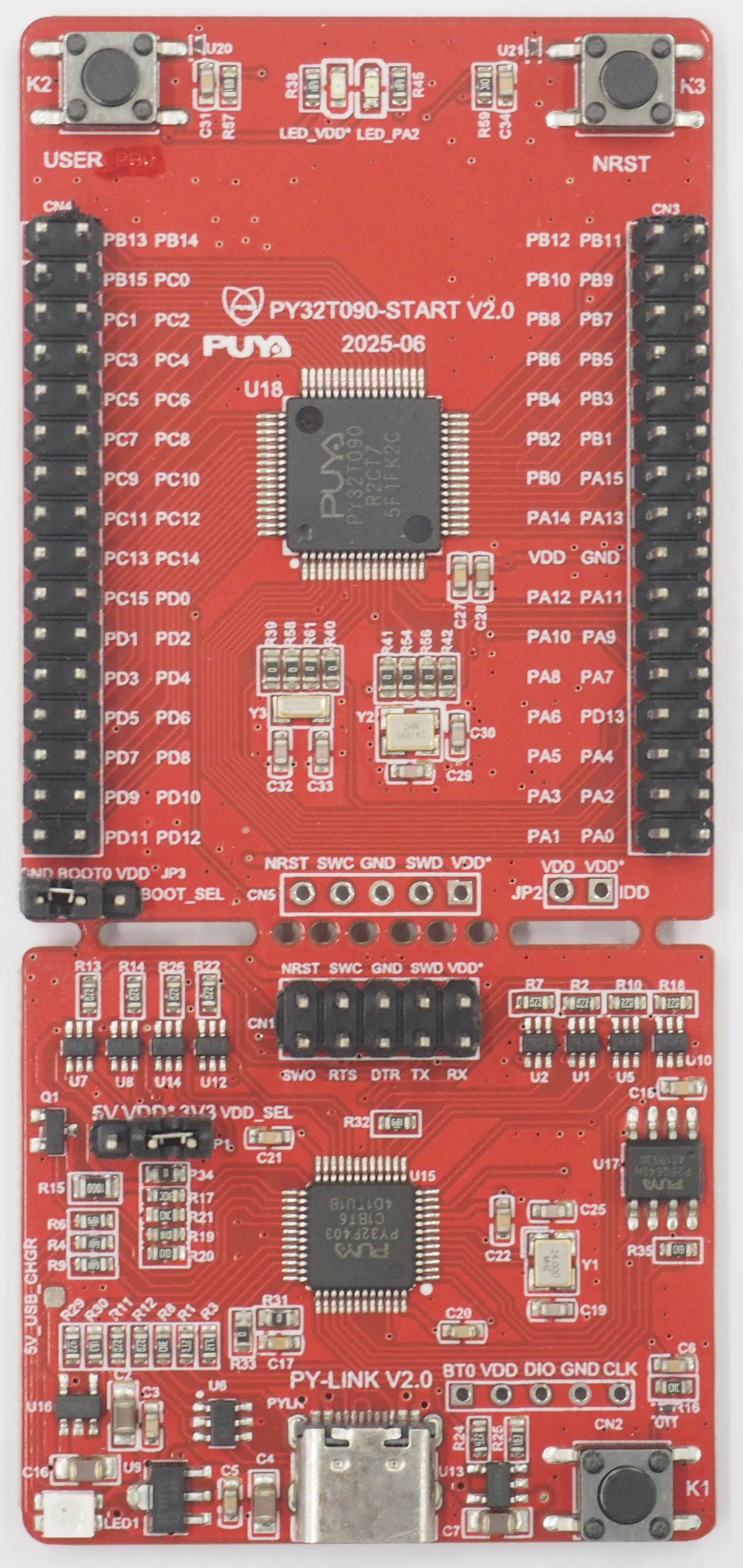

タッチキーIF搭載 PY32T090用評価ボード PY32T090R2xT_START_V2.0


タッチキー用のインターフェースを持つPY32T090の評価ボードです。33チャンネルの静電容量式タッチ回路をMCUに内蔵しており、家電や産業機器のタッチパネルに活用できます。
ボード下端にPY-LINKエミュレータを搭載しており、PCにつなぐだけでPY32T090の評価ができます。
ボードサイズ：45mm x 98mm
ドキュメントおよびハードウェア情報 (ZIPファイル)：PY32T090R2xT_START_V2.0.zip

PY32L090-START-V2.0

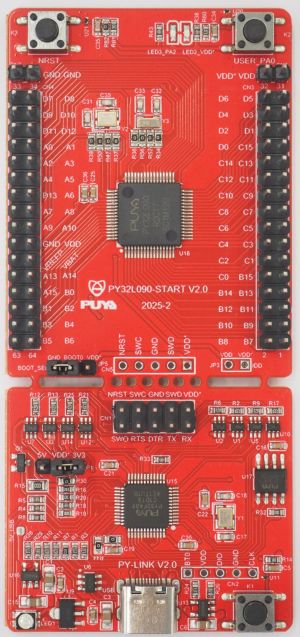

ローパワー製品 PY32L090用評価ボード PY32L090R2xT_START_V2.0



Arm® Cortex®-M0+を搭載したローパワー製品の上位モデル PY32L090 の評価ボードです。
このボードはPY-LINKエミュレータを搭載しており、電源もPY-LINKのUSBインターフェース経由で給電されますのでPCにつなぐだけでPY32L090の評価ができます。
ボード上には拡張ピンをはじめ、 PC接続用USB端子，リセットボタン，ユーザーボタン，LEDなどを備えています。
ボードサイズ：45mm x 99mm
ドキュメントおよびハードウェア情報(ZIPファイル)：PY32L090R2xT_START_V2.0.zip

PY32L020F1xP_START_V2.0

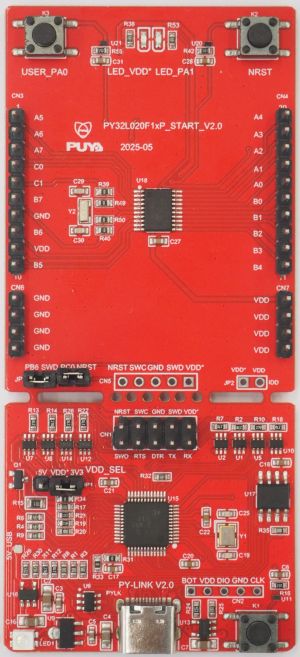

ローパワー製品 PY32L020用評価ボード PY32L020F1xP_START_V2.0


Arm® Cortex®-M0+を搭載したローパワー製品 PY32L020 の評価ボードです。

このボードはPY-LINKエミュレータを搭載しており、電源もPY-LINKのUSBインターフェース経由で給電されますのでPCにつなぐだけでPY32L020の評価ができます。

ボード上には拡張ピンをはじめ、PC接続用USB端子，リセットボタン，ユーザーボタン，LEDなどを備えています。

ボードサイズ：45mm x 100mm

ドキュメントおよびハードウェア情報 (ZIPファイル)：PY32L020F1xP_START_V2.0.zip



Arm および Cortex は、米国またはその他の地域におけるArm Limitedの登録商標です　 　　　

Arm is a registered trademark of Arm Limited (or its subsidiaries) in the US and/or elsewhere
