絶縁監視装置 Leakele

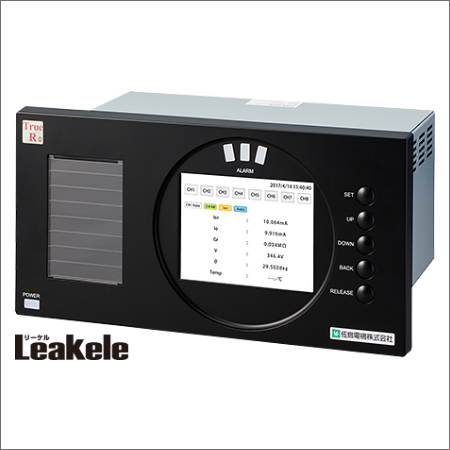

■ TSR-1008 ※終息予定品 在庫限り
本装置は、低圧電路を停電することなく活線状態でIo値（漏洩電流）及びIor値（抵抗成分漏洩電流）の検出が可能です。
8回路の独立した電路計測が可能で、警報閾値を各回路で３段階設定ができます。また、警報閾値を超える異常発生時には、発生前後状況を最小サンプリング周期250msで計測致します。
測定データはSDカードに保存し持ち運ぶことが可能で、パソコンにてCSVファイルでご確認いただけます。オプションである専用アプリケーションソフトをご利用いただければ携帯電話やスマートフォン、パソコンなどの任意の端末に異常発生を知らせるメールを送信することができます。
標準価格：オープン
【主な機能】
|
|
|---|
【NEW】①Leakele IoT
絶縁監視Leakeleが省スペースでIoT化を実現！
②非接地回路対応
※詳細はお問い合わせ下さい
仕様
| 項目 | 詳細 | ||
|---|---|---|---|
| 適用電路 | 単相／三相 50／60Hz | ||
| 適用電路 | 8回路 | ||
| 適用電路 | -20～50℃／80％RH以下（結露無きこと） ※直接日光が当たらないこと |
||
| 規格 | JIS8374一部準拠／電力用規格 発変電編規格 B-402準拠／NETIS取得済 公共建築工事標準仕様書（電気設備工事編） 平成25年版準拠 |
||
| 入力 | 計測入力 | 基準電圧 | V：AC85V～600V |
| 漏電電流 | I0：0.0mA～1,000.0mA（指定ZCT接続） | ||
| 接点入力 | 温度 | Temp：0～100℃（指定サーミスタ接続） ※別途指定サーミスタを購入いただく必要があります。 |
|
| 警報解除入力 | 入力数：フォトカプラ絶縁入力1点（DC5V／10mA以下） 接点入力：無電圧接点入力 300Ω以下（線路抵抗含む） |
||
| 出力 | 接点出力 | 警報接点出力 | 接点数：1a接点3点（各CH） 定格：1A AC125V／DC30V |
| 装置異常検出出力 | 接点数：1a接点1点 定格：1A AC125V／DC30V |
||
| 通信出力 | RS-485 | 通信方式：4線式半二重 最大伝送距離：500m 接続台数：31台 通信プロトコル：Modbus（RTU） |
|
| 警報解除入力 | 通信規格：IEEE802.3（10BASE-T／100BASE-TX） 対応プロトコル：IPv4 |
||
| 表示 | 液晶表示 | TFT 5.7インチ（QVGA） | |
| 計測データ メモリ |
内部メモリ | メモリ形式：SRAM（ボタン電池によるバックアップ） 容量：8Mバイト 計測データ記録数：43,200件 （1分単位の計測記録にて30日分） |
|
| 外部メモリ | メモリ形式：SDカード （ファイルフォーマット：FAT32） 容量：4G～32Gバイト（16Gバイト SDカード標準添付） |
||
| 装置電源 | 単相AC100／200V（AC85～240V）、50／60Hz 消費電力 30W以下 |
||
| 構造 | 電源スイッチ | 筐体背面にON/OFFスイッチ（保護カバー付） | |
| 外形寸法 | 350(W) × 180(H) × 236(D) mm スイッチ保護カバーの開閉時は（D）+13.5mmが必要 |
||
| 重量 | 5kg以下 | ||
| 配線用背面端子 | M3.5 | ||
| 対応ZCT | ZD-30M05 ⁄ ZD-30M1 ⁄ ZD-42M2 ⁄ ZB-58M3 ⁄ ZD-70M4 ⁄ ZD-70M6 ⁄ ZD-90M8 ⁄ ZB-115 ⁄ ZB-160 ⁄ ZB-250 ⁄ ZC-30 ⁄ ZC-45 ⁄ ZC-65 ※泰和電気工業製 |
||

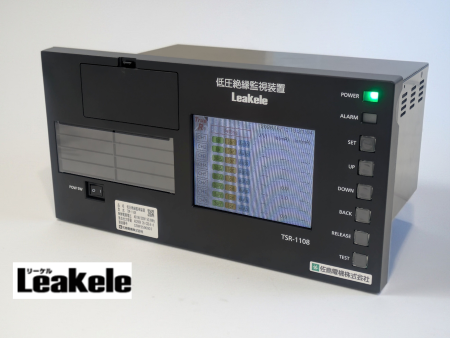

■ TSR-1108 新型
本装置は、低圧電路を停電することなく活線状態でIo値（漏洩電流）及びIor値（抵抗成分漏洩電流）の検出が可能です。
8回路の独立した電路計測が可能で、警報閾値を各回路で1段階設定ができます。また、警報閾値を超える異常発生時には、発生前後状況を最小サンプリング周期200msで計測致します。
測定データはSDカードに保存し持ち運ぶことが可能で、パソコンにてCSVファイルでご確認いただけます。オプションである専用アプリケーションソフトをご利用いただければ携帯電話やスマートフォン、パソコンなどの任意の端末に異常発生を知らせるメールを送信することができます。
新機能として対地電圧補正機能、機能試験及び精度試験の機能を搭載しております。
※アナログ4-20mA出力ユニットについては別途ご相談下さい
標準価格：オープン
【主な機能】
|
|
|---|
| 項目 | 詳細 | ||
|---|---|---|---|
| 適用電路 | 単相／三相（デルタ・スター） | ||
| 計測電路数 | 8CH | ||
| 動作保証温度・湿度 | -20～50℃／80％RH以下（結露無きこと） ※直接日光が当たらないこと |
||
| 規格 | JIS C 8374一部準拠／電力用規格 発変電編規格 B-402一部準拠 | ||
| 入力 | 計測入力 | 基準電圧 | AC : 85～480V |
| 漏洩電流 | Io : 0mA～2000mA（指定零相変流器接続） | ||
| 接点入力 | 警報解除入力 | 無電圧接点入力 300Ω以下(線路抵抗含む) | |
| 予備接点入力 | 無電圧接点入力 | ||
| 出力 | 接点出力 | 警報接点出力 | CH個別1点（a接点）、全CH一括1点（a接点）、AC200V/2A,DC30V/2A |
| 自己診断出力 | 1b接点1点、AC200V/2A（抵抗負荷）、DC30V/2A（抵抗負荷） | ||
| 死活監視出力 | 1b接点1点、AC200V/2A（抵抗負荷）、DC30V/2A（抵抗負荷） | ||
| 予備接点出力 | 1b接点1点、AC200V/2A（抵抗負荷）、DC30V/2A（抵抗負荷） | ||
| 通信出力 | RS-485 |
通信方式 :2線式半二重通信 伝送距離:500m以下 |
|
| LAN | 通信規格：IEEE802.3(10BASE-T/100BASE-TX)、対応プロトコル : IPv4 | ||
| 表示 | 液晶表示 | TFT 5.7インチ(QVGA)、LEDバックライト | |
| データ保存 | 外部メモリ | SDカード(FAT32)、容量：4～32Gバイト,16GバイトSDHCカード標準添付 | |
| 装置電源 | 単相AC100/200V(AC85～240V),50/60Hz、消費電力30VA以下 | ||
| 構造 | 電源スイッチ | 筐体前面にON/OFFスイッチ | |
| 外形寸法 | 350(W)x180(H)x242.1(D)mm、端子台カバーの開閉時は(D)+20mm必要 | ||
| 重量 | 約5.1kg | ||
| 配線用背面端子 | M４：装置電源、アース、基準電圧 M３：ZCT、試験電流、接点出力、接点入力、RS-485 |
||
| 対応ZCT |
貫通型:Φ30～250、分割型:Φ30～72 泰和電気工業製 |
||
