Armadillo-840

表示・操作、動画再生に/HDMI出力対応

Armadillo-840は、高性能・省電力を手のひらサイズで実現した、量産向け組み込みCPUボードです。HDMI対応でFull HD(1920×1080ピクセル)の外部出力が可能で、大画面出力のデジタルサイネージなどにも最適な製品です。LCDタッチパネル(最大WXGA+, 1440×900ピクセル)、カメラインターフェースにも対応した100ピン・60ピンの拡張インターフェースを基板の両面に搭載しています。

Armadillo-840の特徴

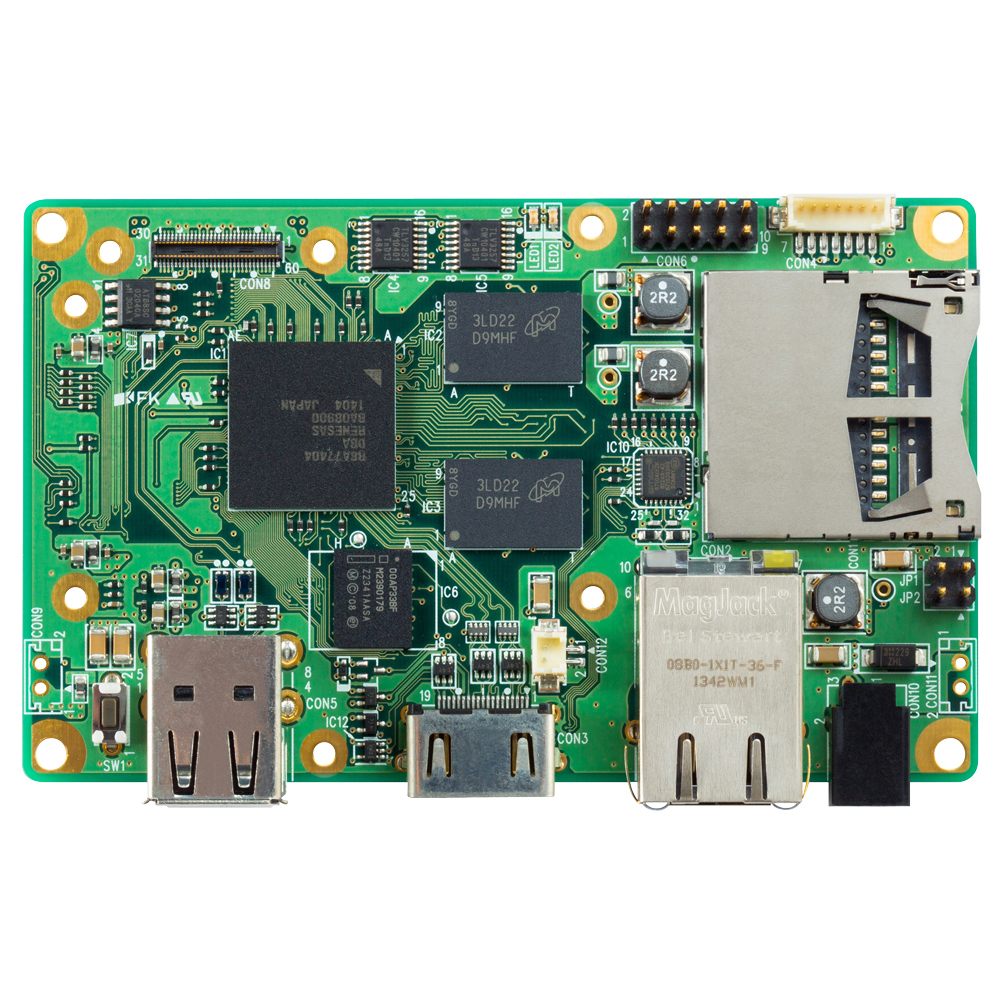

標準モジュール外観
  • ルネサス エレクトロニクス製 R-Mobile A1搭載
  • Full HDの外部出力対応
  • タッチパネル液晶対応
  • 小型・省電力
  • H.264/AVC動画再生・「AVコーデックミドルウェア」(標準バンドル)

Armadillo-840概略仕様※1

項目 仕様
プロセッサ ルネサス エレクトロニクス製 R-Mobile A1
CPUコア メイン:Arm Cortex-A9(792MHz, VFPv3, NEON対応, リアルタイム制御用:SH-4A(594MHz)
RAM 512MB/1GB(DDR3-800)
ROM 128MB(NOR型)
LAN RJ45×1(100BASE-TX/100BASE-TX/10BASE-T, AUTO-MDIX対応)
無線LAN 拡張可能
シリアル 3.3V CMOS×1, 拡張可能
GPIO 液晶モデル開発セット Dコネクタ側:最大36bit、拡張ボード:最大17bit
上記以外 Cコネクタ側:最大76bit、Dコネクタ側:最大36bit
USB USB 2.0(Host)×1(High Speed)
SD/MMC SDスロット×1, 拡張可能
カレンダ時計   RTC搭載 (バックアップ機能付)
オーディオ 液晶モデル開発セット ステレオヘッドホン出力ミニジャック, モノラルマイク入力ミニジャック, デジタル出力(HDMIコネクタ)
上記以外 デジタル出力(HDMIコネクタ), 拡張可能
カメラ 拡張可能
ビデオ 液晶モデル開発セット 5インチLCD搭載 (800×480/24bpp, LEDバックライト), デジタルHD出力(HDMIコネクタ)
上記以外 デジタルHD出力(HDMIコネクタ), 拡張可能
カメラ 液晶モデル開発セット 静電容量方式タッチパネル搭載 (マルチタッチ対応)
上記以外 拡張可能
キーパッド 拡張可能 (最大64キー)
スイッチ リセットスイッチ×1
LED Yellow×2
拡張I/F 液晶モデル開発セット Dコネクタ側:カメラ, UART, GPIO, I²C, PWM他
上記以外 Cコネクタ側:UART, GPIO, USB, SD/MMC, eMMC, I²C, SPI, I²S, カメラ, LCD, コンポジットビデオ, PWM他
Dコネクタ側:カメラ, UART, GPIO, I²C, PWM他
JTAG 10ピン, 2.54mmピッチ (専用JTAG変換ケーブル別売)
入力電源 DC5V±5%
消費電力(参考) 液晶モデル開発セット 3.4W(Typ.)
上記以外 1.8W(Typ.), 量産モデル待機時1.6W(Typ.)
動作温度範囲 -20~+70℃ ※ただし結露なきこと
外形サイズ 液晶モデル開発セット 150×96mm ※突起部分を除く
上記以外 98×60mm ※突起部分を除く
量産モデルオプションケース組み込み時:109×66×24mm ※突起部分を除く

※1:正式な仕様はメーカサイトにてご確認ください
